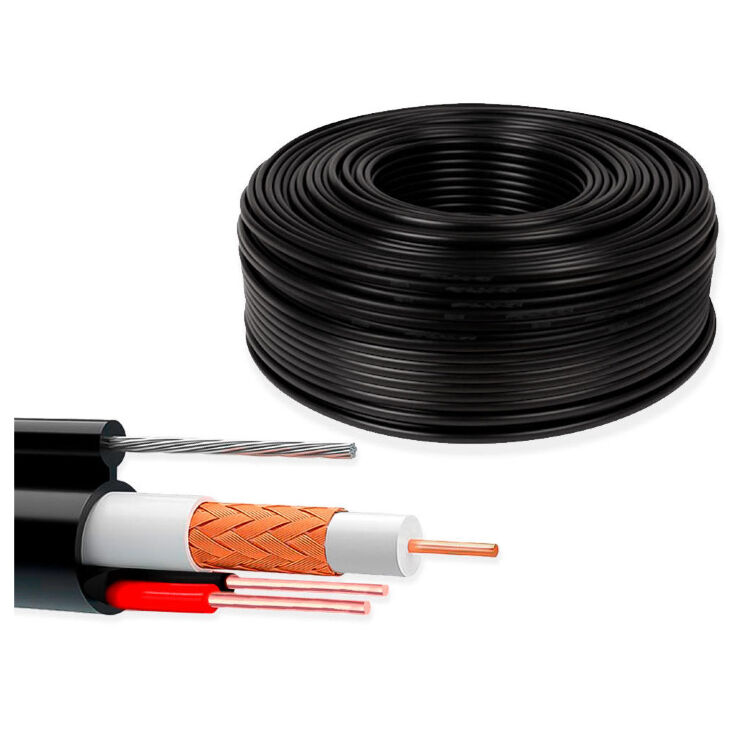

CU-205R-90 - кабель предназначенный для использования в системах передачи данных и питания в условиях повышенных механических нагрузок, а именно, для наружной прокладки или в условиях, где требуется высокая механическая прочность (например, в шахтах лифтов, на мачтах или опорах ЛЭП). Стальная тяга используется для предотвращения растяжения кабеля при его протяжке через длинные трассы или вертикальные участки. Таким образом, достигается защита кабеля от механических нагрузок, таких как давление, растяжение или удары. Это особенно важно для кабелей, предназначенных для наружной прокладки, использования в шахтах лифтов или других условиях, где требуется повышенная прочность.
Центральная жила кабеля выполнена из чистой меди диаметром 0.35 мм. Медь — это материал с высокой электропроводностью, что делает его идеальным для передачи сигналов с минимальными потерями. В свою очередь центральная медная жила изолирована твердым полиэтиленом (PE ). Полиэтилен (PE) обладает следующими преимуществами: высокая диэлектрическая прочность, низкие потери сигнала на высоких частотах, устойчивость к влаге и химическим веществам. Это обеспечивает качественную изоляцию для стабильной передачи данных или сигналов. Внешняя оплетка полиэтилена содержит 48 проволок из алюминия, покрытого медью (CCA), каждая с диаметром 0.12 мм. CCA — это композитный материал, где алюминий покрыт тонким слоем меди. Такое сочетание снижает вес и стоимость кабеля по сравнению с чистой медью и обеспечивает приемлемую электропроводность. Собственно оплетка является экранирующим слоем, защищающим кабель от электромагнитных помех (ЭМП).
Конструктивно кабель КВК CU-2x05R включает также два силовых одножильных провода из чистой меди (CU) с поперечным сечением 0.5 мм? каждый. По этой причине кабель применяется для подачи питания устройствам (например, AHD-камерам, домофонным устройствам и другим различным устройствам. Использование чистой меди (CU) вместо CCA обеспечивает: высокую электропроводность и минимальные потери напряжения на больших расстояниях. Внешняя оболочка кабеля сделана из черного поливинилхлорида (PVC). ПВХ — это универсальный материал, который обеспечивает защиту от механических повреждений, устойчивость к УФ-излучению и стойкость к агрессивным средам (влажность, химические вещества). Черный цвет оболочки защищает материал от воздействия солнечного света, предотвращая преждевременное старение.
Отличительной особенностью CU-2x05R является использование стальной тяги ( steel rope ), которая значительно усиливает механическую прочность кабеля. Характеристики
| Способ подключения | DC-F, DC-M, разъем BNC |
| Место установки | улица |
| Тип кабеля | КВК |
| Длина кабеля | 90 метров |
| Материал сигнальной жилы | медь |
| Количество жил | 3 |
| Тип проводника | одножильные |
| Сечение сигнальной жилы, мм | 0,17 |
| Сечение жил питания, мм | 0,2 |
| Материал изоляции | ПЭ |
| Материал оболочки | ПВХ |
| Тип экрана | оплетка |
| Волновое сопротивление, Ом | 75 |
| Сопротивление сигнальных жил, Ом/км | 180 |
| Диаметр кабеля, мм | 8 |
| Мин. радиус изгиба, мм | 80 |
| Максимальная длина бухты, м | 90 |
| Устойчивость к влаге | IPX4 |
| Устойчивость к УФ-излучению | есть |
| Пожарная безопасность | не распространяет горение при групповой прокладке |
| Гибкость и стойкость к изгибам | полугибкий (2 класс) |
| Жилы питания | есть |
| Цвет оболочки | черный |
| Экранирование | есть |
| Рабочее напряжение, В | 12-60 |
| Температурный диапазон эксплуатации, °C | от -10 до +50 |
| Температурный диапазон монтажа, °C | от -10 до +50 |
| Тип разъёма | BNC, DC-F, DC-M |
| Жила аудио | нет |
| Ударопрочность | 51.7 |
| Диаметр сигнальной жилы, мм | 0,35 |
| Диаметр жил питания, мм | 0,5 |
| Сопротивление экрана, Ом/км | 86 |
| Вес кабеля, кг/км | 51.7 |
| Материал жил питания | медь |
Характеристики
CU-205R-90 - кабель предназначенный для использования в системах передачи данных и питания в условиях повышенных механических нагрузок, а именно, для наружной прокладки или в условиях, где требуется высокая механическая прочность (например, в шахтах лифтов, на мачтах или опорах ЛЭП). Стальная тяга используется для предотвращения растяжения кабеля при его протяжке через длинные трассы или вертикальные участки. Таким образом, достигается защита кабеля от механических нагрузок, таких как давление, растяжение или удары. Это особенно важно для кабелей, предназначенных для наружной прокладки, использования в шахтах лифтов или других условиях, где требуется повышенная прочность.
Центральная жила кабеля выполнена из чистой меди диаметром 0.35 мм. Медь — это материал с высокой электропроводностью, что делает его идеальным для передачи сигналов с минимальными потерями. В свою очередь центральная медная жила изолирована твердым полиэтиленом (PE ). Полиэтилен (PE) обладает следующими преимуществами: высокая диэлектрическая прочность, низкие потери сигнала на высоких частотах, устойчивость к влаге и химическим веществам. Это обеспечивает качественную изоляцию для стабильной передачи данных или сигналов. Внешняя оплетка полиэтилена содержит 48 проволок из алюминия, покрытого медью (CCA), каждая с диаметром 0.12 мм. CCA — это композитный материал, где алюминий покрыт тонким слоем меди. Такое сочетание снижает вес и стоимость кабеля по сравнению с чистой медью и обеспечивает приемлемую электропроводность. Собственно оплетка является экранирующим слоем, защищающим кабель от электромагнитных помех (ЭМП).
Конструктивно кабель КВК CU-2x05R включает также два силовых одножильных провода из чистой меди (CU) с поперечным сечением 0.5 мм2 каждый. По этой причине кабель применяется для подачи питания устройствам (например, AHD-камерам, домофонным устройствам и другим различным устройствам. Использование чистой меди (CU) вместо CCA обеспечивает: высокую электропроводность и минимальные потери напряжения на больших расстояниях. Внешняя оболочка кабеля сделана из черного поливинилхлорида (PVC). ПВХ — это универсальный материал, который обеспечивает защиту от механических повреждений, устойчивость к УФ-излучению и стойкость к агрессивным средам (влажность, химические вещества). Черный цвет оболочки защищает материал от воздействия солнечного света, предотвращая преждевременное старение. Отличительной особенностью CU-2x05R является использование стальной тяги ( steel rope ), которая значительно усиливает механическую прочность кабеля.
